自力式壓力調節閥(帶指揮器)

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
V230/V231 D12/D13自力式壓力調節閥（指揮器操作型），由調節閥、執行器、指揮器組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。

型號、規格

類別	壓力控制調節閥
	閥前壓力調節閥		閥后壓力調節閥
	硬密封	軟密封	硬密封	軟密封
型號	V230 D13	V231 D13	V230 D12	V231 D12
規格	DN15-250

技術參數和性能指標

公稱通徑 mm		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數 Kvs		3.2	5	8	12.5	20	32	50	80	125	160	320	450	630
公稱壓力 MPa		1.6 ； 4.0
Z 值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最高工作溫度℃	V230 V231	液體≤ 140 ；氣體≤ 80
	硬密封 V230	配隔離罐≤ 200										配隔離罐和加長件≤300*
		配隔離罐和散熱片≤ 200
壓力平衡元件		波紋管										滾動膜片
法蘭標 準		DIA （亦可按用戶要求提供法蘭標準）
閥體材質		PN16 ：鑄鐵（工作溫度≤ 200 ℃）； PN4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ 350 ℃）
閥芯材質		不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力 MPa		公稱壓力（注意△ Pmax 及工作壓力與工作溫度的關系）

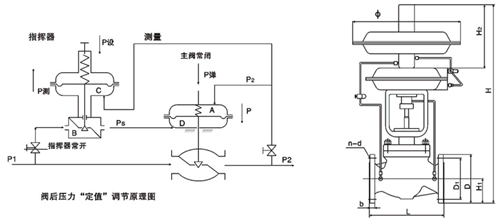

產品結構

溫馨提示：“自力式壓力調節閥(帶指揮器)”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
