TCB籠式調節閥/CV3000-HCN低噪音籠式調節閥

結構特點和應用范圍
CV3000-HCN低噪音籠式調節閥：可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。

技術參數和性能指標

閥 體

型 式 直通鑄造球形閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力 ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式 法蘭連接：FF、RF、RJ、LG
法蘭標準：JIS B2201984、ANSI B16.5981、JB79-59等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW （65～200mm）
材 料 鑄鋼（ZG230-450）
鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋 常溫型（P）：-5～+230℃ 伸長Ⅰ型（EⅠ）：+230～+566℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式 金屬閥座的壓力平衡式閥芯
材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型 式 HA多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 20～100、40～120、80～240kPa
供氣壓力 140～400kPa
氣源接口 Rc 1 4
環境溫度 -30～+70℃

閥作用型式 氣—關式或氣—開式

附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性 能

泄 漏 量 小于閥額定容量的0.1%，符合ANSI B16.104976Ⅲ級
回 差 帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差 帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時

可調范圍 25：1

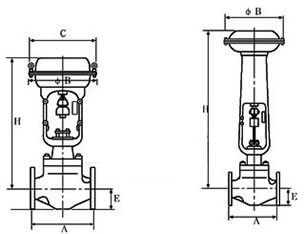

產品結構
