詳細介紹

產品慨述
ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。

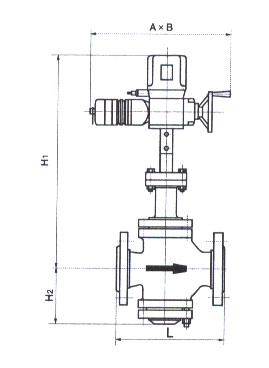

外型尺寸及重量

公稱通徑DN(mm)		25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	直線	12.1	10.4	30.3	48.3	75.9	121	193.6	302.5	484	759
	等百分比	11	17.6	27.5	44	69.3	110	176	275	440	693
額定行程		16	25			40			60
公稱壓力(MPa)		1.01.64.06.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量		硬密封：II、IV級軟密封：VI級
工作溫度t(℃)		-250～-60-20～200-40～250-40～450-60～450
信號范圍(mA.DC)		0～104～20
作用方式		電關式電開式
使用環境溫度(℃)		電動調節閥：-20～70伺服放大器：0～50
使用環境濕度		電動調節閥：≤95％伺服放大器：≤85％
電源電壓		220V . AC 50HZ380V . AC 50HZ
