q61f三片式活接對焊球閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品特征

公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
對焊標準(BW):GB12224.ANSIB16.25

主要連接尺寸及重量單位：mm

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1/4"	2/2"	2"
d	11.6	12.7	15	20	25	32	38	50.8
D	17	17	21	26	31	38	46	60
L	150	150	180	195	210	225	260	300
H	48	48	54	57	72	79	81	97
E	120	120	120	130	154	154	185	185

主要零件材料

零件名稱	材質
閥體	不銹鋼CF8M
密封圈	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8/CF8M
球體	不銹鋼CF8
閥桿	不銹鋼SS316
螺母	不銹鋼CF8
墊圈	聚四氟乙烯PTFE
手柄套	塑料
手柄	不銹鋼SS304
壓緊螺母	不銹鋼SS304
彈簧墊圈	不銹鋼SS304
鎖片	不銹鋼SS304
螺栓	不銹鋼SS304
套管	不銹鋼CF8

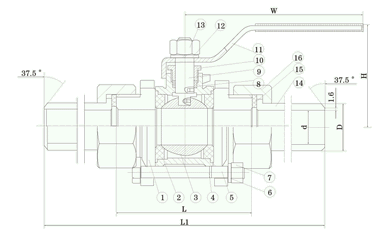

產品尺寸

溫馨提示：“q61f三片式活接對焊球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
