GA44H型雙杠桿安全閥

GA44H型雙杠桿安全閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

用途特點
GA44H型雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許、最高值，介質可為蒸汽、空氣。
外形尺寸和連接尺寸
型號 公稱通徑 DN(mm) 尺 寸 (mm)
do-z D D1 D2 D6 f f2 b Z-d H L
GA44H.6 80 50×2 200 160 135 / 3 / 20 88 410 840
GA44H-2.5 80 50×2 200 160 135 / 3 / 22 88 410 840
GA44H-4.0 80 50×2 200 160 135 121 3 4 22 88 410 840
GA44H-6.4 80 40×2 210 170 140 121 3 4 30 8-23 480 840
型號 公稱通徑DN(mm) 尺 寸 (mm)
承 插 式 法蘭式
d1 K2 K3 D3 DN’ D2’ D1’ D’ b’ f’ z1-d1
GA44H.6 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-2.5 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-4.0 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-6.4 80 200 218 253 285 200 255 280 315 22 3 88

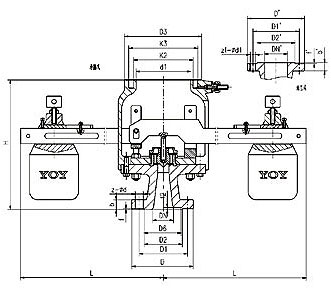

產品結構

溫馨提示：“GA44H型雙杠桿安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
