GA42H單杠桿安全閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

用途特點

GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。

主要零部件材料

NO.	零件名稱	C型材料
1	閥體	碳鋼
2	導向套	不銹鋼
3	閥瓣	2Cr13
4	閥桿	2Cr13
5	杠桿	碳鋼
6	重錘	鑄鐵

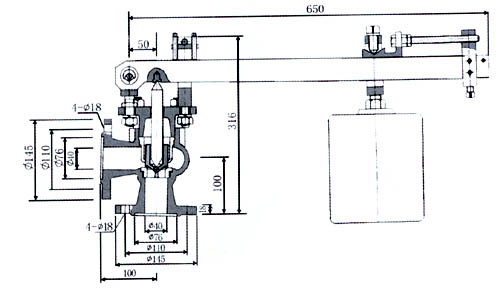

外形尺寸和連接尺寸

型號	公稱通徑DN(mm)	尺寸 (mm)
		do-z	D	D1	D2	D6	f	f1	b	z-d	L	H	出口法蘭式					出口承插式
		do-z	D	D1	D2	D6	f	f1	b	z-d	L	H	DN’	D2’	n-M’	D1’	D’	d1	K2	K3	D3
GA42H6	50	40×1	165	125	100	/	3	/	16	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	86	120	235	120	145	162	190
GA42H00	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	86	120	235	120	145	162	190

產品結構

溫馨提示：“GA42H單杠桿安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
