詳細介紹

產品概述
Q971型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

技術參數

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

主要零件材質

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

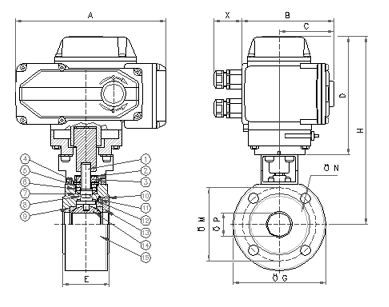

外形尺寸

公稱通徑	L	H(mm)				重量
mm	mm	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
100	305	178	.	416	470	55	.	90	110	80	.	85	105
125	381	252	.	542	520	80	.	120	145	75	.	115	140
150	403	.	205	572	538	.	140	170	205	.	125	155	190
200	502	.	398	736	580	.	220	250	275	.	200	230	255
250	568	.	495	890	637	.	365	310	335	.	340	295	310
300	648	.	580	910	684	.	530	485	475	.	500	455	445
350	762	.	625	1020	796	.	740	600	600	.	695	555	545
400	838	.	720	1080	842	.	900	955	895	.	845	900	840
450	914	.	770	1120	874	.	1170	1250	1105	.	1105	1195	1045
500	991	.	840	1150	904	.	1340	1550	1360	.	1270	1480	1290
600	1143	.	1050	1210	1120	.	1580	1740	1495	.	1480	1680	1405
700	1245	.	110	1300	1218	.	1885	2000	1850	.	1785	1900	1750
800	1397	.	1150	1460	1328	.	2190	2310	2050	.	2070	2200	1930
