J41-16T銅內螺紋截止閥

J41-16T銅內螺紋截止閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

主要性能規范
型號 公稱壓力
(MPa)		 試驗壓力PS(MPa) 工作壓力Ps 工作溫度℃ 適用介質
殼體 密封
J11W6T 1.6 2.4 1.76 1.6 ≤200 油類
J11W6P 硝酸類腐蝕性介質
主要零件材料
零件
名稱		 閥體、閥蓋、閥瓣 密封圈 密桿 填料 墊片
材料 灰鑄鐵 黃銅 碳鋼 油浸石棉盤根 橡膠石棉板
主要尺寸及重量
公稱通徑
DN（mm)		 管螺紋
G		 尺寸 mm 重量
Kg
L L1 S H H1 D0
15 1/2 90 14 32 109 117 55 0.9
20 3/4 100 16 36 109 117 55 1.1
25 1 120 18 46 132 142 80 1.8
32 11/4 140 20 55 156 168 100 2.5
40 11/2 170 22 65 167 182 100 3.7
50 2 200 24 80 182 200 120 5.5
65 21/2 260 26 95 200 223 146 9.3

公稱通徑
DN（mm)		 管螺紋
G		 尺寸 mm 重量
Kg
L L1 S H H1 D0
15 1/2 65 12 30 81 87 60 0.6
20 3/4 75 13 36 87 94 60 0.8
25 1 90 15 46 99 107 80 1.1
32 11/4 105 16 55 112 122 90 2.1
40 11/2 120 18 62 125 137 100 2.8
50 2 140 20 75 140 155 100 4.4

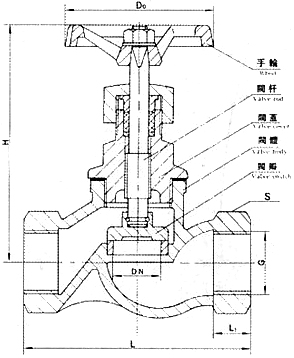

產品結構

溫馨提示：“J41-16T銅內螺紋截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
