JM744X液壓氣動角式快開排泥閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。

技術參數
公稱壓力：0.6MPa、1.0MPa
公稱通徑：80～400mm
最低驅動壓力：0.15MPa
適用介質：水、污水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6　　GB/T 9113
試驗標準：GB/T 13927　　API598

主要零部件材料

零件名稱	閥體、閥蓋	膜片壓板、閥盤	閥桿	膜片
材料	鑄鐵、球鐵、碳鋼	球鐵、青銅	不銹鋼	尼龍強化橡膠

主要外形連接尺寸單位：mm

DN	80	100	150	200	250	300	350	400
H	480	500	620	735	805	940	1100	1200
L1	135	145	175	225	260	280	305	340
L2	125	125	145	185	205	245	270	310

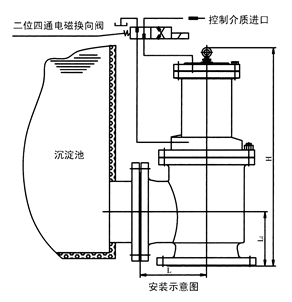

產品結構

溫馨提示：“JM744X液壓氣動角式快開排泥閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
